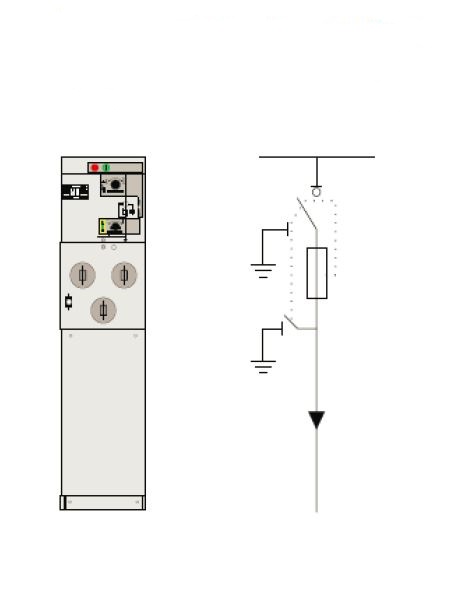

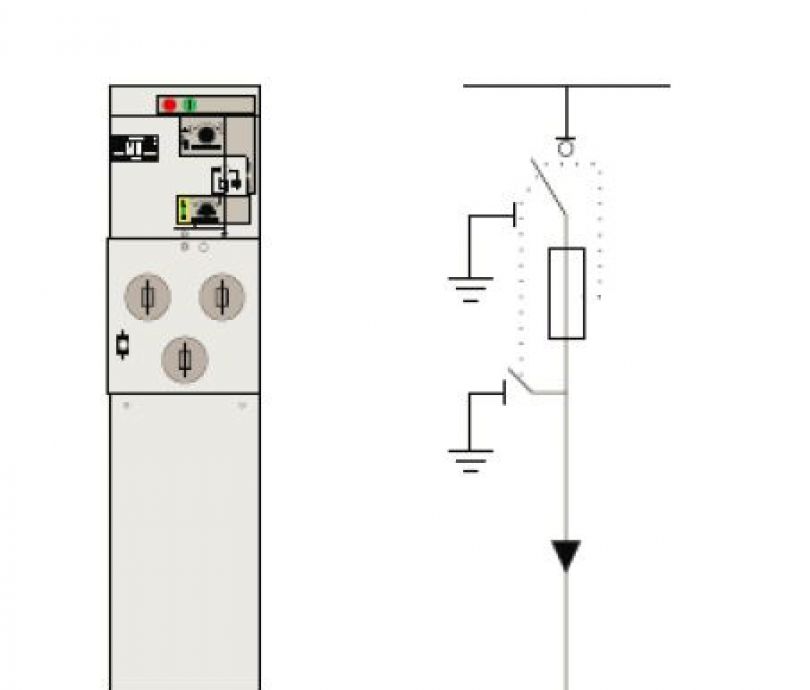

F - Ngăn cầu dao cắt tải kết hợp cầu chì bảo vệ

ĐẶC ĐIỂM

Cấu hình chuẩn
- Phần mang điện được đặt trong bình kín, IP67, cách điện
bằng SF6
- Dao cắt tải 3 vị trí (Đóng/Mở/Tiếp đất)
- Ống đựng chì, phù hợp với dây chảy tiêu chuẩn DIN, dòng
định mức lớn nhất 125A
- Chỉ thị vị trí của dao cắt tải và dao tiếp địa
- Chỉ thị trạng thái cầu chì tác động
- Bộ truyền động cơ khí, thiết kế 2 trục, vận hành riêng cho
dao cắt tải và tiếp địa
- Đầu sứ xuyên bushing, 630A (loại C, serial 400) hoặc
250A (loại C, serial 200)
- Thanh cái 630A
- Liên động giữa cánh cửa khoang cáp và dao tiếp địa
- Đèn báo pha
Lựa chọn thêm
- Động cơ truyền động
- Đồng hồ chỉ thị áp lực khí SF6
- Tiếp điểm phụ cho cầu dao phụ tải 2NO+2NC
- Tiếp điểm phụ cho dao tiếp địa 2NO+2NC
- Tiếp điểm phụ báo trạng thái của cầu chì 1NO
- Khoang hạ thế
- Tích hợp cuộn cắt hoặc cả cuộn đóng/cuộn cắt
- Biến dòng điện (hình xuyến)
- Bộ đầu cáp Elblow (250A) hoặc Bộ đầu cáp T-plug (630A) kết
hợp chống sét
- Liên động cơ khí, kiểu chìa khóa Ronis
- Bộ sấy và cảm biến nhiệt độ
- Phù hợp để mở rộng, kết nối hệ thống SCADA/Lưới điện thông
minh trong tương lai
