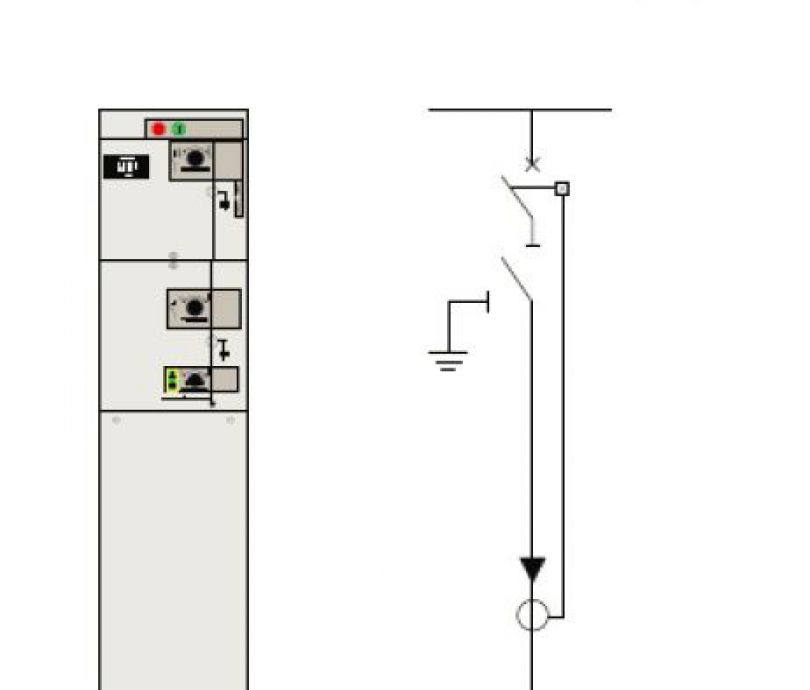

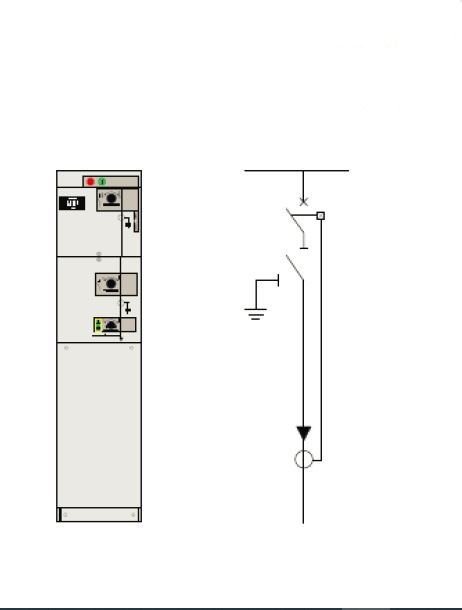

V - Ngăn máy cắt

ĐẶC ĐIỂM

Cấu hình chuẩn
- Phần mang điện được đặt trong bình kín, IP67, cách điện
bằng SF6
- Máy cắt 630A, buồng dập hồ quang chân không V
- Dao cắt tải 3 vị trí (Đóng/Mở/Tiếp đất)
- Liên động cơ giữa máy cắt, dao cắt tải/dao tiếp địa
- Chỉ thị vị trí của máy cắt, dao cắt tải/dao tiếp địa
- Bộ truyền động cơ khí, lò xo đơn, vận hành cho dao cắt tải/tiếp địa
- Đầu sứ xuyên bushing, 630A (loại C, serial 400)
- Thanh cái 630A
- Biến dòng điện (hình xuyến), lắp tại khoang cáp, bố trí cùng cáp lực
- Rơ-le kỹ thuật số, tự cấp nguồn REJ603 hoặc loại sử dùng nguồn
ngoài REx.6xx
- Cuộn cắt cho máy cắt
- Liên động giữa cánh cửa khoang cáp và dao tiếp địa
- Đèn báo pha
Lựa chọn thêm
- Động cơ truyền động
- Đồng hồ chỉ thị áp lực khí SF6
- Tiếp điểm phụ cho máy cắt 2NO+2NC
- Tiếp điểm phụ cho cầu dao phụ tải 2NO+2NC
- Tiếp điểm phụ cho dao tiếp địa 2NO+2NC
- Khoang hạ thế
- Tích hợp cuộn cắt hoặc cả cuộn đóng/cuộn cắt
- Bộ đầu cáp T-plug hoặc Bộ đầu cáp kết hợp chống sét
- Liên động cơ khí, kiểu chìa khóa Ronis
- Bộ sấy và cảm biến nhiệt độ
- Phù hợp để mở rộng, kết nối hệ thống SCADA/Lưới điện thông
minh trong tương lai
